Unsere LevelOne-Module

NEU | L1® Customized

Kundenspezifisches Lagerungssystem

Indikationen:

Das System L1® Customized wird zur Lagerung von Platten und Schrauben für Operationen im Bereich der Mund-, Kiefer- und Gesichtschirurgie eingesetzt. So flexibel das Lagerungssystem L1® Customized selbst ist, so flexibel sind auch dessen Anwendungsbereiche. Es bietet eine optimale Lagerung für Platten und Schrauben aus den unten aufgeführten Bereichen.

• Neurochirurgie
• Orthognathie
• Trauma
• Rekonstruktion

Merkmale:

• Das L1® Customized Lagerungssystem kann individuell auf die Anforderungen des Kunden zugeschnitten werden.
• Neben den Standardplatten aus den Systemen 1.0 / 1.5 Mikro und 2.0 Mini können auch größere Rekonstruktionsplatten sowie dreidimensional vorgebogene Smart3D-Platten in das System aufgenommen werden.
• In Kombination mit den flexibel konfigurierbaren Schraubenmodulen für maxDrive®-Schrauben mit Durchmessern von 1,0 mm bis 3,0 mm schafft das L1® Customized Lagerungssystem optimale Voraussetzungen für erfolgreiche chirurgische Eingriffe.

Nutzen:

• Vollkommene Erfüllung der Kundenwünsche durch flexible Kombination der benötigten Platten und Schrauben
• Kosteneffiziente Lösung für jeden Kunden, da nur die benötigten Artikel gekauft werden müssen
• „Investment Protection“ durch spätere Erweiterung des Systems um zusätzlich benötigte Artikel

• Zum Prospekt

NEU | L1^_® Cranium

Neuro-Osteosynthese

Anwendungsbereiche:

Das L1® Cranium-System wird zur Versorgung von Frakturen, Fixierung von Osteotomien und Knochendeckeln sowie im Rahmen rekonstruktiver Eingriffe im Bereich der Schädelkalotte eingesetzt.

Merkmale:

• ultraOne-Platten mit Profilstärke von 0,35 mm und abgerundeter atraumatischer Plattenkontur
• Selbstbohrende oneDrive-Schrauben mit optimiertem Spitzen- und Gewindeflankendesign
• oneDrive-Schrauben im Einzelclip und ultraOne-Platten mit Break-Away-Tab, gekennzeichnet mit Artikel-, Chargen- und GTIN-Nummer sowie DataMatrix-Code zum Scannen
• Modulares und platzsparendes Lagerungskonzept im Honigwabendesign

Nutzen:

• Minimale Tastbarkeit durch geringes Platten-Schrauben-Profil und optimale Einbettung der Implantate in das Weichgewebe
• Schnelles Eindrehen der oneDrive-Schraube bei geringem Kraftaufwand
• Einfache Erfassung aller Implantatdaten durch Scannen des DataMatrix-Codes oder durch Ablesen der Klarschrift
• 100 % Chargenrückverfolgbarkeit und transparente patientenbezogene Dokumentation
• Reinigungs- und sterilisationsvalidierte Implantatmodule, geeignet für die maschinelle Aufbereitung

LevelOne 1.0

Titanimplantate für die kraniomaxillofaziale Osteosynthese

Indikationen:

• Neurochirurgie
• Frontaler und maxillärer Sinus
• Oral- und präprothetische Chirurgie
• Pädiatrische Chirurgie

Merkmale

• Platten-Profil: 0,6 mm, 0,3 mm (Bohrlochabdeckplatten)
• Mesh-Profil: 0,1 mm, 0,2 mm, 0,3 mm, 0,6 mm
• Schraubendurchmesser: 1,0 mm / 1,2 mm

LevelOne 1.5

Titanimplantate für die kraniomaxillofaziale Osteosynthese

Indikationen:

• Neurochirurgie
• Frontaler und maxillärer Sinus
• Naso- und Infra-Orbital-Region
• Fixierung von Knochentransplantaten
• Kieferorthopädische Eingriffe
• Mittelgesichtstraumen

Merkmale:

• Platten-Profil: 0,3 mm (Bohrlochabdeckplatten), 0,6 mm, 1,0 mm
• Mesh-Profil: 0,3 mm, 0,6 mm
• Schraubendurchmesser: 1,5 mm / 1,8 mm (Notfallschrauben)

LevelOne Low Profile Neuro

Titanimplantate für die Verwendung in der Neurochirurgie

Indikationen:

• Kraniotomien
• Kranioplastiken
• Kraniofaziale Chirurgie
• Pädiatrische Neurochirurgie
• Knochendefekte der Mastoid-, Kranial-, Orbital- und  Schädelbasisregion
• Trauma in der Neurochirurgie

Merkmale:

• Platten-Profil: 0,3 mm (Bohrlochabdeckplatten), 0,6 mm
• Mesh-Profil: 0,3 mm
• Schraubendurchmesser: 1,5 mm Drill-free-maxDrive®-Schrauben

Nutzen:

• 25 % geringeres Profil als unser Standard-1,5-mm-System
• Minimale Tastbarkeit der Implantate
• Farbkodiertes System – lilafarbene Platten

Standard Approach Mesh

Vorgeformte Titan-Mesh-Implantate für die kraniale Osteosynthese

Indikationen:

• Rekonstruktion kranialer Defekte

Merkmale:

• Mesh-Profil: 0,6 mm
• Schraubendurchmesser: 1,5 mm, Drill-free-maxDrive®-Schrauben

Nutzen:

• Vorgeformte Titan-Meshes und Templates für elf neurochirurgische Standard-Zugänge
• Mesh-Größen und -Formen wurden auf Basis einer Sammlung erwachsener CT-Scans generiert zur Entwicklung der bestmöglichen Durchschnittspassform
• Jedes Implantat kommt mit einem abnehmbaren Identifikations-Tag, um bei der Orientierung zu unterstützen und die Bestandskontrolle zu maximieren

Steriles Neuro Flap Fix Kit

Zur einfachen und stabilen Fixierung kranialer Knochendeckel und Frakturen

Merkmale:

Das sterile Neuro Flap Fix Kit beinhaltet:

• 3 x 2-Loch-Low-Profile-Mikro-Platten
• 6 x 1,5-mm-maxDrive®-Schrauben, Länge 4,0 mm, selbstbohrend

Nutzen:

• Schnell und einfach, immer einsatzbereit
• Garantierte Sauberkeit und Sterilität
• Lückenlose Rückverfolgbarkeit

NEU | L1® Smart3D

Anatomisch vorgeformte Implantate für Mittelgesicht und Unterkiefer

Indikationen:

• Die L1® Smart3D-Osteosynthese-Implantate werden insbesondere zur Versorgung von Frakturen, zur Fixierung von Osteotomien und im Rahmen rekonstruktiver Eingriffe im Mittelgesicht und Unterkiefer eingesetzt.

Merkmale:

• Ganzheitliches Portfolio von dreidimensional vorgeformten Smart3D-Implantaten.
• Funktionelles Plattendesign
• Einheitsgröße pro Plattentyp
• Plattenprofil: Profil 0,6 mm (Mittelgesicht), 1,0 mm (Unterkiefer)

Nutzen:

• Ergänzung der Standard-Implantate
• Die Möglichkeit der Reposition gegen die Platte (Führungsbügel und -haken als Positionier- und Repositionshilfe)
• Unisex-Platten
• Ganzheitliche und effiziente Versorgung von Mittelgesichts- und Unterkieferfrakturen
• Übersichtliches Portfolio

• Zum Prospekt (4.10 MB, PDF)
• Mehr erfahren

NEU | L1® Midface

Osteosynthese im Mittelgesicht

Indikationen:

• Das L1® Midface-System wird insbesondere zur Versorgung von Frakturen, Fixierung von Osteotomien und im Rahmen rekonstruktiver Eingriffe im Bereich des Mittelgesichts eingesetzt.

Merkmale:

• maxDrive®-Schrauben im Einzelclip und Osteosyntheseplatten mit abnehmbarem ID-Tag, gekennzeichnet mit Artikel-, Chargen- und GTIN-Nummer sowie DataMatrix-Code zum Scannen.
• Lagerung im Honigwabendesign, angepasst an heutige Anforderungen der verbesserten Aufbereitbarkeit
• Neue, im Handling verbesserte Biege- und Schneideinstrumente mit einheitlichem Griffdesign und Federschluss

Nutzen:

• Die Möglichkeit zur Dokumentation aller relevanten Daten, auch bei den kleinsten Implantaten.
• Einfache Erfassung der Daten durch Ablesen der Klarschrift oder Scannen des DataMatrix-Codes.
• 100 % Chargenrückverfolgbarkeit und transparente patientenbezogene Dokumentation
• Reinigungs- und sterilisationsvalidierte Implantatmodule, geeignet für die maschinelle Aufbereitung.

• Zum Prospekt

LevelOne 1.5

Titanimplantate für die kraniomaxillofaziale Osteosynthese

Indikationen:

• Neurochirurgie
• Frontaler und maxillärer Sinus
• Naso- und Infra-Orbital-Region
• Fixierung von Knochentransplantaten
• Kieferorthopädische Eingriffe
• Mittelgesichtstraumen

Merkmale:

• Platten-Profil: 0,3 mm (Bohrlochabdeckplatten), 0,6 mm, 1,0 mm
• Mesh-Profil: 0,3 mm, 0,6 mm
• Schraubendurchmesser: 1,5 mm / 1,8 mm (Notfallschrauben)

LevelOne 2.0

Titanimplantate für die kraniomaxillofaziale Osteosynthese

Indikationen:

• Fixation von Knochentransplantaten
• Mandibuläre Frakturen
• Primäre und sekundäre Rekonstruktion von Unterkieferdefekten
• Frakturen in lasttragenden Regionen des Kraniums

Merkmale:

• Platten-Profil: 0,3 mm (Bohrlochabdeckplatten), 0,6 mm, 0,7 mm, 0,8 mm, 1,0 mm, 1,4 mm
• Schraubendurchmesser: 2,0 mm / 2,3 mm (Notfallschrauben)

LevelOne Midface

Titanimplantate für die maxillofaziale Osteosynthese

Indikationen:

Verwendung in Wiederherstellung und Rekonstruktion des kraniofazialen Skeletts in Traumafällen, speziell für die Osteosynthese von

• Le-Fort-Ebenen
• Naso- und Infra-Orbital-Region
• Orbitarand
• Jochbeinkomplex
• Frontaler und maxillärer Sinus

Merkmale:

• Platten-Profil: 0,6 mm, 0,8 mm, 1,0 mm
• Schraubendurchmesser: 1,5 mm / 1,8 mm (Notfallschrauben) maxDrive^_®-Schrauben

Nutzen:

• maxDrive®-1.5 mm-Schrauben können mit allen drei verfügbaren Plattenprofilen kombiniert werden
• Elf verschiedene Plattenformen in drei verschiedenen Farben (entsprechend ihrer Profilstärken) vereinfachen die Zuordnung
• Alle Platten verfügen über einen Tab für sicheren Griff, einfache Platzierung und komplette Rückverfolgbarkeit aufgrund der auf der Tab-Oberfläche aufgebrachten Chargennummer
• L-Platten können auf beiden Seiten des Patienten eingesetzt werden. Dies reduziert die Lagerhaltung.
• Das Set beinhaltet einen kompletten Satz standardisierter Instrumente für einfaches Anpassen, Schneiden und Einbringen der Platten

Orbital Trauma Concept – Implantate für die orbitale Rekonstruktion

Merkmale:

• Verschiedene Plattendesigns zur Versorgung von Orbita-Defekten der Defektklassen I, II, III, IV

Nutzen:

• In enger Kooperation mit der S.O.R.G.-Traumasektion wurde ein eigenes Set zur Versorgung aller Orbitabodendefekte entwickelt, welches sich in Anlehnung an die international etablierte Klassifikation nach Jaquiéry et al. des ganzen Spektrums orbitaler Traumen annimmt.

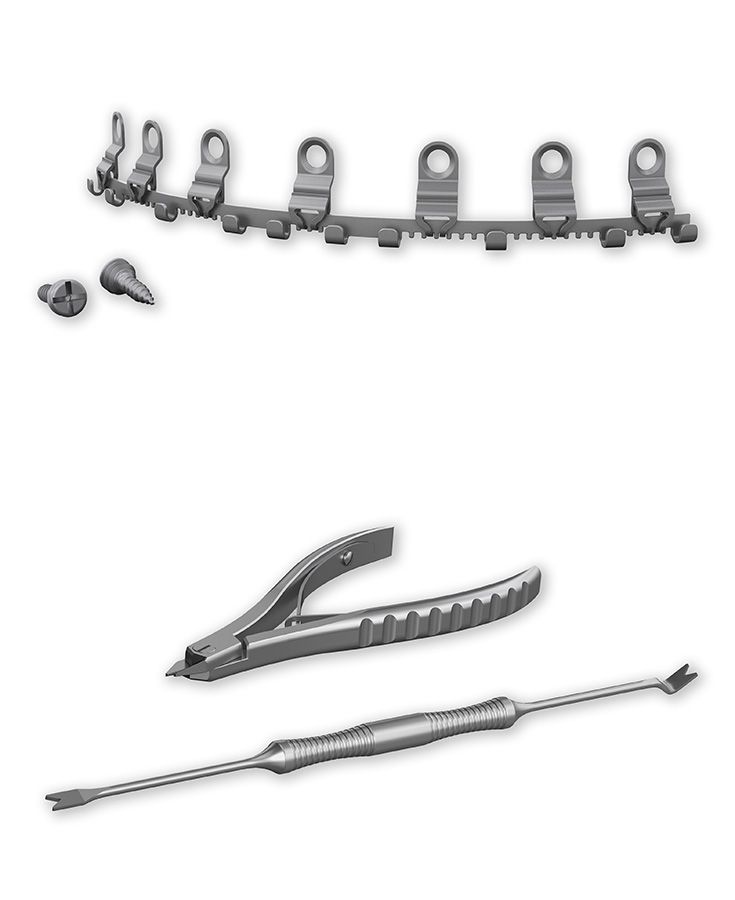

MMF-Schrauben – zur maxillomandibulären Fixierung

Indikationen:

Die KLS-Martin-MMF-Schrauben dienen der maxillomandibulären Fixierung (MMF) zur Stabilisierung von Frakturen des Oberkiefers oder/und Unterkiefers

Merkmale:

• Schraubendurchmesser 2,0 mm
• Schrauben verfügbar in verschiedenen Designs und Längen

Nutzen:

• Alle Schrauben sind selbstbohrend – das Risiko der Verletzung von Zahnwurzeln wird somit aufgrund des nicht notwendigen Vorbohrens verringert
• Für größtmögliche Stabilität werden die MMF-Schrauben zusätzlich zur bewährten Titanlegierung auch aus Stahl angeboten
• Einkerbung unter Schraubenkopf sichert Drähte oder Gummibänder

NEU | L1® Smart3D

Anatomisch vorgeformte Implantate für Mittelgesicht und Unterkiefer

Indikationen:

• Die L1® Smart3D-Osteosynthese-Implantate werden insbesondere zur Versorgung von Frakturen, zur Fixierung von Osteotomien und im Rahmen rekonstruktiver Eingriffe im Mittelgesicht und Unterkiefer eingesetzt.

Merkmale:

• Ganzheitliches Portfolio von dreidimensional vorgeformten Smart3D-Implantaten.
• Funktionelles Plattendesign
• Einheitsgröße pro Plattentyp
• Plattenprofil: Profil 0,6 mm (Mittelgesicht), 1,0 mm (Unterkiefer)

Nutzen:

• Ergänzung der Standard-Implantate
• Die Möglichkeit der Reposition gegen die Platte (Führungsbügel und -haken als Positionier- und Repositionshilfe)
• Unisex-Platten
• Ganzheitliche und effiziente Versorgung von Mittelgesichts- und Unterkieferfrakturen
• Übersichtliches Portfolio

• Zum Prospekt (4.10 MB, PDF)
• Mehr erfahren

LevelOne 2.0

Titanimplantate für die kraniomaxillofaziale Osteosynthese

Indikationen:

• Mandibuläre Frakturen
• Primäre und sekundäre Rekonstruktion von Unterkieferdefekten
• Frakturen in lasttragenden Regionen des Kraniums
• Fixation von Knochentransplantaten

Merkmale:

• Platten-Profil: 0,3 mm (Bohrlochabdeckplatten), 0,6 mm, 0,7 mm, 0,8 mm, 1,0 mm, 1,4 mm
• Schraubendurchmesser: 2,0 mm / 2,3 mm (Notfallschrauben)

LevelOne 2.3

Titanimplantate für die kraniomaxillofaziale Osteosynthese

Indikationen:

• Frakturen in atrophen Kiefern
• Instabile Schräg-, Kieferwinkel- und Defektfrakturen
• Unterkieferfrakturen bei nicht kooperativen Patienten
• Unterkieferrekonstruktion in Verbindung mit nicht vaskularisierten Knochenimplantaten

Merkmale:

• Platten-Profil: 1,5 mm
• Schraubendurchmesser: 2,3 mm / 2,5 mm (Notfallschrauben)

ThreadLock TS 2.0 - 2.7

Multidirektional winkelstabiles Plattensystem für die kraniomaxillofaziale Osteosynthese

Indikationen:

• Winkelstabile Frakturversorgung
• Stabile Unterkieferrekonstruktion
• Fixierung von Knochentransplantaten
• Primäre und sekundäre Rekonstruktionen
• Komplexe Unterkieferfrakturen

Merkmale:

• Platten-Profil: 1,0 mm, 1,5 mm, 2,0 mm, 2,5 mm, 3,0 mm
• Schraubendurchmesser: 2,0 mm, 2,3 mm, 2,7 mm (Standard-Schrauben oder winkelstabile Schrauben)

Nutzen:

• Winkelstabile Verankerung der Schrauben in der Platte mit einer optionalen Auslenkung von bis zu 20° in jede Richtung
• Alle winkelstabilen Platten und Schrauben sind zur Kennung grün eingefärbt
• Sämtliche Platten können mit winkelstabilen wie auch nicht-winkelstabilen Schrauben kombiniert werden
• Bohrhülsen für alle Plattengrößen enthalten

Rhombus 3D

Dreidimensionale Titanimplantate für die optimale Versorgung von  Kondylenfrakturen

Indikationen:

• Operative Versorgung tiefer, mittlerer und hoher Kiefergelenkfortsatzfrakturen

Merkmale:

• Platten-Profil: 1,0 mm
• Schraubendurchmesser: 2,0 mm / 2,3 mm (Standard-Schrauben oder winkelstabile Schrauben)

Nutzen:

• Die Rautenform trägt den verschiedenen Zug- und Druckkräften beim Kauen Rechnung und gewährleistet eine verwindungssteife Osteosynthese.
• Durch die rautenförmige Leichtbauweise steht ein zentrales Fenster in der Platte zur Verfügung, das eine gute Kontrolle des Frakturspaltes nach der Reposition erlaubt.
• Eng positionierte Schraubenlöcher im kranialen Anteil ermöglichen eine sichere Platzierung der Osteosyntheseschrauben auch unter schwierigen räumlichen Bedingungen.

L1^_® Mandible ReconGuide

Resektionsschablonen und Mini-Implantate für die Unterkiefer-Rekonstruktion mit Fibula-Transplantat

Indikationen:

Unterkieferresektion und -rekonstruktion mittels mikrovaskulärem Fibula-Transplantat

Merkmale:

• Universelle, wiederverwendbare Resektionsschablonen, mithilfe derer die Osteotomien am Unterkiefer und der Fibula nach einem definierten und aufeinander abgestimmten Resektionsmuster erfolgen können.
• Anordnen der resezierten Fibula-Segmente in Winkelstellung mithilfe des gewinkelten Fixierbügels
• Integrierte Aussparungen für die Osteosynthese und speziell darauf abgestimmte und vorgebogene Miniplatten

Nutzen:

• Definierte Schnittführung und exakte Schnittflächen
• Auf den Defekt abgestimmtes und passendes Transplantat ohne manuelles Modellieren der Knochensegmente
• Standardisierung der konventionellen OP-Technik
• Signifikante Zeitersparnis durch  „automatisiertes“ Zusammenhalten der Knochen-Segmente während der Osteosynthese
• Ermöglicht die primäre Transplantatfixierung bei noch angelegter Schablone

• Zur Broschüre
• Mehr erfahren

MMF-Schrauben – zur maxillomandibulären Fixierung

Indikationen:

Die KLS-Martin-MMF-Schrauben dienen der maxillomandibulären Fixierung (MMF) zur Stabilisierung von Frakturen des Oberkiefers oder/und Unterkiefers

Merkmale:

• Schraubendurchmesser 2,0 mm
• Schrauben verfügbar in verschiedenen Designs und Längen

Nutzen:

• Alle Schrauben sind selbstbohrend – das Risiko der Verletzung von Zahnwurzeln wird somit aufgrund des nicht notwendigen Vorbohrens verringert
• Für größtmögliche Stabilität werden die MMF-Schrauben zusätzlich zur bewährten Titanlegierung auch aus Stahl angeboten
• Einkerbung unter Schraubenkopf sichert Drähte oder Gummibänder

LevelOne 1.5

Titanimplantate für die kraniomaxillofaziale Osteosynthese

Indikationen:

• Neurochirurgie
• Frontaler und maxillärer Sinus
• Naso- und Infra-Orbital-Region
• Fixierung von Knochentransplantaten
• Kieferorthopädische Eingriffe
• Mittelgesichtstraumen

Merkmale:

• Platten-Profil: 0,3 mm (Bohrlochabdeckplatten), 0,6 mm, 1,0 mm
• Mesh-Profil: 0,3 mm, 0,6 mm
• Schraubendurchmesser: 1,5 mm / 1,8 mm (Notfallschrauben)

LevelOne 2.0

Titanimplantate für die kraniomaxillofaziale Osteosynthese

Indikationen:

• Fixation von Knochentransplantaten
• Mandibuläre Frakturen
• Primäre und sekundäre Rekonstruktion von Unterkieferdefekten
• Frakturen in lasttragenden Regionen des Kraniums

Merkmale:

• Platten-Profil: 0,3 mm (Bohrlochabdeckplatten), 0,6 mm, 0,7 mm, 0,8 mm, 1,0 mm, 1,4 mm
• Schraubendurchmesser: 2,0 mm / 2,3 mm (Notfallschrauben)

Arnett-FAB-Orthognathie-System

Titanimplantate und Instrumente für die orthognathe Chirurgie

Indikationen:

• Die Arnett-FAB-Platten sind indiziert für Titan-Osteosynthese in der orthognathen Chirurgie

Merkmale:

• Plattenprofil: 0,8 mm, 1,0 mm
• Schraubendurchmesser: 2,0 mm / 2,3 mm (Notfallschrauben)

Nutzen:

• Ein System an Instrumenten, Platten und Schrauben zur Verbesserung der Operationsergebnisse
• Die Platten sind so konstruiert, dass die Schrauben mit minimalem Biegen in dickste Knochen eingebracht werden können
• Alle Platten können auf der rechten und linken Patientenseite angebracht werden
• Alle Platten verfügen über einen Tab für sicheren Griff und einfache Platzierung

BSSO-Gleitplatte

Zur Unterstützung der exakten Vor- oder Rückverlagerung des Unterkiefers nach bilateraler sagittaler Spaltosteotomie (BSSO)

Indikationen:

Die BBSO-Gleitplatte ist indiziert für die Vor- oder Rückverlagerung des Unterkiefers nach bilateraler sagittaler Spaltosteotomie (BSSO)

Merkmale:

• Plattenprofil: 0,8 mm
• Schraubendurchmesser: 2,0 mm / 2,3 mm
• Maximaler Verschiebweg des Gleiters: 11 mm, 16 mm, 21 mm

Nutzen:

• Optimiertes Design für gute Flexibilität bei gleichzeitig hoher Stabilität
• Graduierung zur Kontrolle der Kieferverlagerung
• Stabile Osteosynthese nach Verlagerung
• Abnehmbarer Gleiter gegen Verlieren gesichert

MMF-Schrauben – zur maxillomandibulären Fixierung

Indikationen:

Die KLS-Martin-MMF-Schrauben dienen der maxillomandibulären Fixierung (MMF) zur Stabilisierung von Frakturen des Oberkiefers oder/und Unterkiefers

Merkmale:

• Schraubendurchmesser 2,0 mm
• Schrauben verfügbar in verschiedenen Designs und Längen

Nutzen:

• Alle Schrauben sind selbstbohrend – das Risiko der Verletzung von Zahnwurzeln wird somit aufgrund des nicht notwendigen Vorbohrens verringert
• Für größtmögliche Stabilität werden die MMF-Schrauben zusätzlich zur bewährten Titanlegierung auch aus Stahl angeboten
• Einkerbung unter Schraubenkopf sichert Drähte oder Gummibänder
