Unidades de suministro medicinales

independant®
Unidades de alimentación de techo

Con las unidades de alimentación de techo independant® - los equipos y gases médicos para la atención de pacientes se encuentran en un soporte para el techo regulable. Permiten una colocación flexible y un aprovechamiento óptimo del espacio en el quirófano y en cuidados intensivos.

Además, las unidades de techo ofrecen la solución más convincente desde el punto de vista del elevado nivel exigido de higiene y seguridad. Otro motivo es la posibilidad de asignar claramente los aparatos y evitar los tropiezos con cables y conductos de alimentación.

independant®

Unidades de alimentación de techo KLS Martin

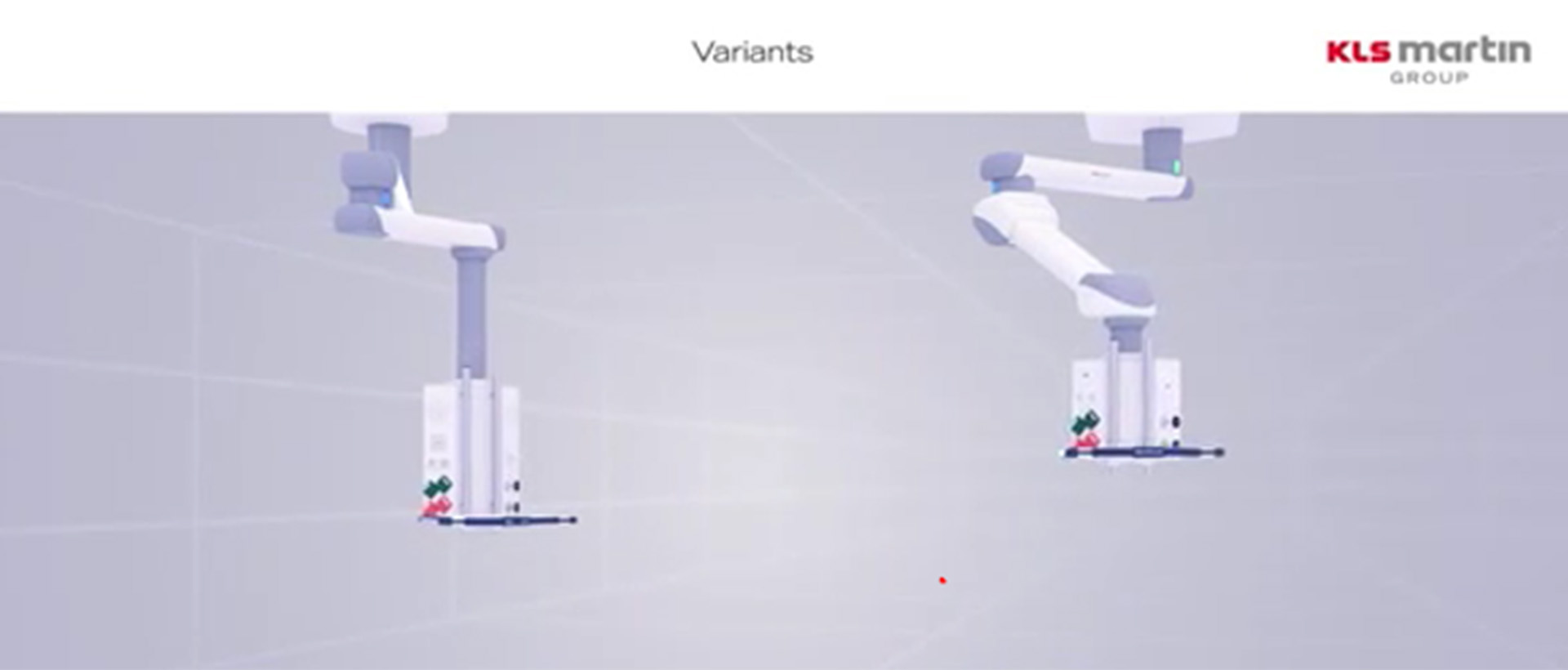

Ver vídeo
Vídeo independant®
By loading the video, you accept YouTube's privacy policy. To play, accept YouTube cookies.

Colocación flexible y aprovechamiento óptimo del espacio en el quirófano y en cuidados intensivos

El suministro de equipos y gases médicos para la asistencia del paciente a través de soportes de techo giratorios ha demostrado hace tiempo su utilidad en la práctica. La colocación flexible, el aprovechamiento óptimo del espacio en el quirófano y en cuidados intensivos, así como los requisitos de higiene y los aspectos de seguridad abogan por esta solución. La clara asignación de aparatos, la ausencia de cables y conductos de alimentación con los que tropezar, pero sobre todo la flexibilidad de desplazamiento de todos los componentes en la sala favorecen este concepto.
Los soportes de techo KLS Martin se utilizan en cirugía, endoscopia y anestesia como soportes para cuidados intensivos o para monitores. Ofrecemos soluciones a medida para todas las clases de carga, desde 30 kg hasta 1000 kg de peso

Soportes de techo

La nueva generación de los soportes de techo independant® se presenta en un diseño completamente nuevo. La estructura modular de la consola de alimentación de los módulos eléctricos y de gases, las bandejas, los cajones y los portasueros aportan una considerable claridad visual durante el uso en el quirófano y en cuidados intensivos. La consola está compuesta por los siguientes componentes básicos.

La base es el elemento básico portante y se puede confi gurar en cinco longitudes según las necesidades. En los laterales de la base se pueden acoplar módulos de gases, eléctricos y de datos que se pueden montar, a elección, mirando hacia delante o hacia atrás, lo que proporciona al personal una mejor visión general y manejabilidad. Se ha prestado especial atención a una alta compacidad de integración de tomas de corriente, conectores de datos, conectores para gases y manómetros en cada módulo. La reducción de volumen resultante conlleva una considerable ganancia de espacio de trabajo. Todos los módulos se pueden acoplar opcionalmente a la izquierda o derecha de la base. De este modo, las solicitudes de implementación individuales ya se tienen en cuenta en la fase de planifi cación.

Disposición

En principio, las unidades de alimentación de techo se pueden colocar individualmente en el quirófano. Se suelen configurar dos unidades de alimentación de techo como lado quirúrgico y de anestesia.

Vista general de los sistemas

Sistemas de altura horizontal regulable con brazo con motor o muelle

Sistemas de desplazamiento horizontal sin regulación de altura

Sistemas fijos

Consolas

Para nuestras unidades de alimentación de techo, ofrecemos diferentes consolas que se pueden adaptar individualmente a las necesidades del cliente. No solo es configurable la longitud de la consola, sino también el número y los tipos de tomas de gas, eléctricas y de datos. La oferta se completa con accesorios versátiles como estantes, cajones o soportes de infusión. En función de las necesidades, se puede elegir una consola horizontal, vertical o en cabeza de martillo.





independant® 101-501

Todas las variantes de la independant® 101-501 se pueden configurar con uno o dos brazos soporte y en diferentes longitudes. También hay disponibles diferentes variantes de freno, en función de las necesidades del cliente.

independant® 101

Soporte giratorio con brazo de resorte regulable en altura con capacidad de carga de hasta 180 kg o con brazo motorizado con una capacidad de carga de hasta 150 kg. Colocación segura mediante frenos electromagnéticos o neumáticos



independant® 201

Soporte giratorio accionado por motor y regulable en altura para cargas de hasta 250 kg. Aberturas de paso grandes para gases médicos, cables eléctricos y de datos. Colocación segura mediante frenos electromagnéticos.



independant® 301

Sistema de soporte universal para cargas pesadas de hasta 640 kg en cirugía, endoscopia, anestesia y cuidados intensivos. Opcionalmente con extensión de uno o dos brazos, con un amplio ángulo de giro. Alta estabilidad de posición gracias a sus frenos neumáticos.



independant® 401

Lo que llama la atención no es solo su diseño de fácil manejo sin racores externos. Su sistema de soporte para cargas de hasta 640 kg es capaz de mucho más: su sistema de frenos electromagnéticos libre de desgaste está codifi cado por colores y disponible opcionalmente con iluminación LED; la retroinformación óptica indica en qué punto de apoyo se ha soltado el freno. Las aperturas y los orifi cios de paso de gran tamaño permiten un montaje rápido y sencillo de la unidad de alimentación de techo.



independant® 501

El sistema de brazo soporte para cargas pesadas está diseñado para cargas máximas de hasta 1000 kg. El sistema de soporte se utiliza sobre todo para longitudes largas del brazo de extensión en quirófanos híbridos y para levantar máquinas de anestesia.



Características

Características


Surround LED
Iluminación regulable en brazo y base. Lámparas LED de intensidad regulable como fuentes de luz indirectas en el quirófano o como ayudas de orientación para el personal de enfermería de la unidad de cuidados intensivos: independant® proporciona una iluminación adecuada con su SurroundLED C en el brazo de extensión superior y su SurroundLED F en el suelo de la consola.

BrakeGuide
Visiblemente mayor comodidad de uso. BrakeGuide con su iluminación LED en color hace prácticamente imposible un manejo incorrecto. Mediante una retroinformación óptica, BrakeGuide indica en qué punto de apoyo se ha soltado el freno. BrakeGuide ofrece así una mayor seguridad y facilidad de manejo, sobre todo en entornos quirúrgicos oscuros

Soporte para monitores planos
El soporte TFT se monta en el bastidor multifunción. El lugar de trabajo se complementa perfectamente con brazos de resorte neumático de altura regulable y un soporte con distintos ajustes de altura.

E-Break
-Seguro y flexible en caso de emergencia-
E-Brake, el innovador freno electromagnético pasivo mantiene al sistema en posición, incluso durante una interrupción del suministro eléctrico. Al mismo tiempo, E-Brake está construido de forma que permite una recolocación manual en todo momento.


Consola de alimentación M6

Consola de alimentación M6

La consola de alimentación M6 asegura la alimentación central de las tomas eléctricas, de gas y de datos. Los estantes y cajones ofrecen espacio para guardar aparatos pequeños. En el bastidor multifunción se pueden colocar los accesorios más diferentes.

Bastidor multifunción
Disponible en tres longitudes, en el bastidor multifunción se pueden integrar diferentes componentes. Se pueden adaptar bandejas, cajones, pantallas planas y módulos de perfusión. Las bandejas y los cajones se pueden regular de forma continua en sentido vertical, adaptándose totalmente a las dimensiones de los aparatos que deben alojar.

Sistema MediSound/Módulo de sonido
El sistema MediSound es el primer sistema de audio aprobado para uso médico en el quirófano y en cuidados intensivos. Cuatro altavoces integrados en la consola de alimentación u opcionalmente un altavoz esférico externo generan una extraordinaria experiencia de sonido.

Bandejas
Las bandejas se han diseñado en diferentes versiones y anchuras, con botones para controlar los frenos de los brazos soporte y con cajones para colocar debajo. Las asas para el manejo están fabricadas en plástico blando y duro, lo que les proporciona una protección integrada contra los golpes. Las bandejas y los cajones se pueden montar ergonómicamente en la parte delantera o trasera, dependiendo del uso previsto y del espacio disponible.

CEMOR®-El sistema de soporte de monitores

Los requisitos para los sistemas de imagen aumentan continuamente de año en año. En particular, el número y el tamaño de los monitores aumentan constantemente. Las combinaciones de varios monitores más pequeños así como la captura de la imagen en pantallas planas muy grandes se han convertido en una práctica común en la imagen médica.
El sistema de soporte de monitores CEMOR® cumple estos requisitos de forma óptima. Gracias al diseño modular del sistema, se pueden integrar hasta ocho monitores de tamaños que van de 19 a 24 pulgadas. Incluso con monitores de 24 pulgadas, todavía hay hasta seis puestos de sistema disponibles. Además, el sistema también ofrece la posibilidad de alojar monitores individuales de hasta 60 pulgadas.

El soporte de monitores está disponible en versiones de 4, 6 y 8 divisiones, así como para pantallas gigantes:

independant® Flex

El sistema de suministro independant® Flex es una unidad suspendida diseñada específicamente para unidades de cuidados intensivos especiales y quirófanos. Puede configurarse tanto para el cirujano como para el anestesista. El consola  puede equiparse con todos los componentes eléctricos y médicos necesarios para responder a cualquier requisito. Se ha diseñado para brindar al personal médico la máxima flexibilidad y fiabilidad.

independant® Flex configuraciones

independant® Flex configuraciones

Con accionamiento motorizado vertical / horizontal

independant® Flex también está disponible en versión  motorizada con consola vertical y horizontal.  Este permite ajustar la altura para tener todos los  servicios siempre en el lugar correspondiente.

independant® Flex también se puede suministrar como configuración tandém y ofrece amplias posibilidades de adaptación en quirófanos y unidades de  cuidados intensivos. Ambos sistemas pueden colocarse independientemente uno del otro para que las intervenciones en el paciente sean lo más ergonómicas posibles.

independant® Flex características

Características de la iluminación LED

Previa solicitud, el cajón también incorpora una luz LED debajo  de los pads de control, para iluminar el cajón al abrirlo.
Previa solicitud, también hay disponibles tiras LED integradas  para luz ambiente. Esta solución asegura una iluminación ambiental agradable, especialmente durante las operaciones endoscópicas.

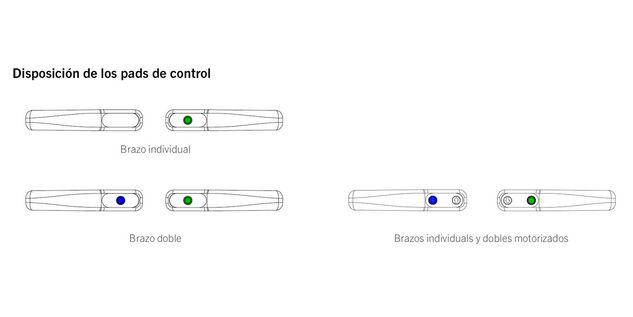

Los esquemas superiores muestran cómo se controlan  los brazos con los pads de control. Los botones están  codificados por colores, de manera que una pulsación  encenderá la luz de señalización LED frontal del brazo  correspondiente. Así, el usuario siempre sabe qué brazo  se está desplazando. Los pads de control se pueden  instalar en los bandejas, en los cajones o incluso en  la consola misma. Por favor, contacte con nuestro equipo de ventas para averiguar las opciones disponibles.

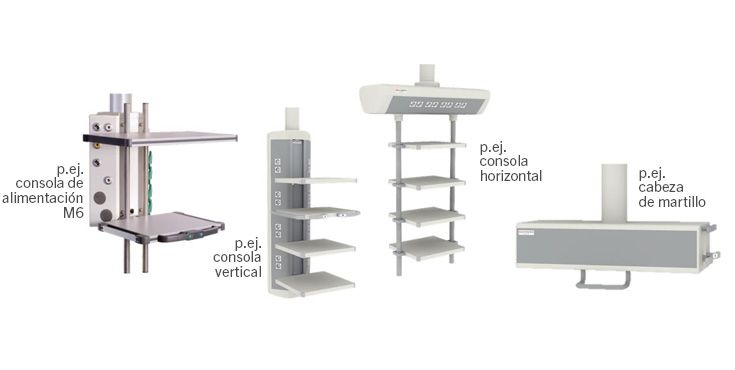

Consola vertical, horizontal y en cabeza de martillo

Consola vertical, horizontal y en cabeza de martillo

La consola para las unidades de alimentación de techo independant® Flex se puede configurar con orientación vertical u horizontal. En función de las necesidades del cliente, para la alineación horizontal también se puede elegir la consola en cabeza de martillo, que ofrece más espacio para los componentes eléctricos y de gas.

Todas las consolas se pueden equipar con una serie de accesorios para satisfacer mejor las necesidades del cliente. La consola vertical también se puede equipar con una estación de acoplamiento de anestesia.

independant® Fix

La serie independant® Fix: el sistema de soporte universal para cargas pesadas en cirugía, endoscopia, anestesia o cuidados intensivos.

independant® Fix Bridge

independant® Fix Bridge

La solución ideal para unidades de cuidados  intensivos. Las diferentes conexiones de gas, las tomas de corriente y los módulos de datos son fácilmente accesibles. Además, el riel deslizante permite añadir y colocar accesorios individualmente.

Características

Fácil de instalar, más fácil de mantener

Creamos equipos basados en dos simples principios básicos:  facilidad de instalación y componentes duraderos de alta calidad, que aseguran el mínimo mantenimiento y la máxima fiabilidad. independant Fix se entrega premontado para reducir los costes  de instalación.

Resistencia impecable

Más allá de este diseño innovador, queríamos asegurarnos de ofrecer una calidad sólida. Gracias al espesor del perfil  y a la tecnología aplicada, independant Fix puede garantizar una resistencia elevada al desgaste.



Riel corredero

Riel corredero

Diseñado para maximizar la facilidad de movimiento, el nuevo riel corredero permite deslizar y fijar con seguridad todos los  equipos necesarios para cualquier nivel  de tratamiento intensivo.

Luz nocturna

Luz nocturna LED

Esta característica opcional garantiza  una iluminación óptima del entorno cuando esté apagada la luz ambiente principal. Perfectamente integrado dentro de los pilares del techo, este sistema puede controlarse desde la propia unidad o desde cualquier otro dispositivo, si es necesario.

Personalización

independant® Fix Bridge es una unidad de suministro médico  con una configuración versátil y flexible, capaz de satisfacer las necesidades específicas de las unidades de cuidados intensivos  y especiales.

Vista general del perfil

Vista general del perfil

Esta figura se presenta solo con fines de demostración general. El número de servicios varía según lo especificado por cada cliente.

a. Placa de techo
b. Distanciador de aluminio ajustable para montaje en techo
c. Cúpula
d. Pilar de techo
e. Luces nocturnas
f.  Cabezal de esquina ABS
g. Luz indirecta
h. Luz directa
i. Haz principal
j. Carro deslizante
k. Consola de servicio
l. Amplia gama de accesorios

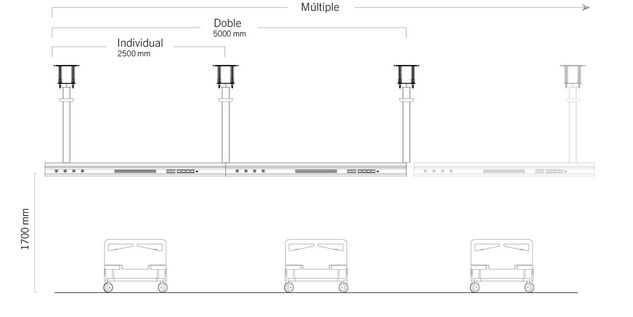

Ejemplos de aplicación

independant® Fix Ceiling

independant® Fix Ceiling

independant® Fix Ceiling es un sistema colgante  montado en el techo de gran flexibilidad para ubicarlo  en la estancia. Está especialmente diseñado para  unidades de cuidados intensivos, salas preoperatorias  y de reanimación y quirófanos.

Características

Recubrimiento pulvimetalúrgico, higiene potenciada

El recubrimiento pulvimetalúrgico epóxico garantiza una superficie higiénica adecuada para todas nuestras unidades colgantes. Este efecto puede potenciarse  con el uso de nuestra pintura especial antibacteriana, que garantiza un alto nivel de seguridad contra los agentes infecciosos.

Vista general del perfil

Consola giratoria

Consola giratoria

La consola puede girar libremente 345°. De esta manera el personal médico siempre puede acceder fácilmente a todos los equipos. Así se minimiza la carga de trabajo, cuya secuencia mejora notablemente.

Riel corredero vertical

Riel corredero vertical

Dispositivo para fijar firmemente estantes y cajones de gran capacidad de carga, para depositar equipos médicos diferentes. Los accesorios se pueden ajustar en todo  momento, con solo soltar los pernos.

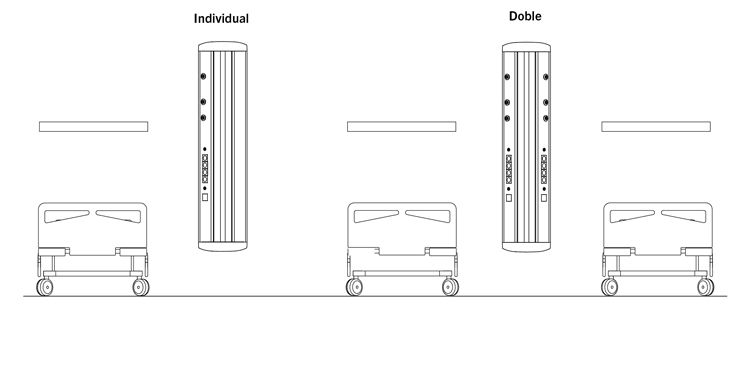

Ejemplos de aplicación

Ejemplos de aplicación

Accesorios

independant Flex® se puede personalizar por completo, con una amplia gama de accesorios. Disponemos de rieles de soporte especiales o de postes verticales para instalar los equipos complementarios necesarios para supervisar las constantes vitales de los pacientes.
independant Flex® permite un manejo rápido, lo que facilita al personal médico el uso del equipo y garantiza la mejor atención a todos los pacientes.
